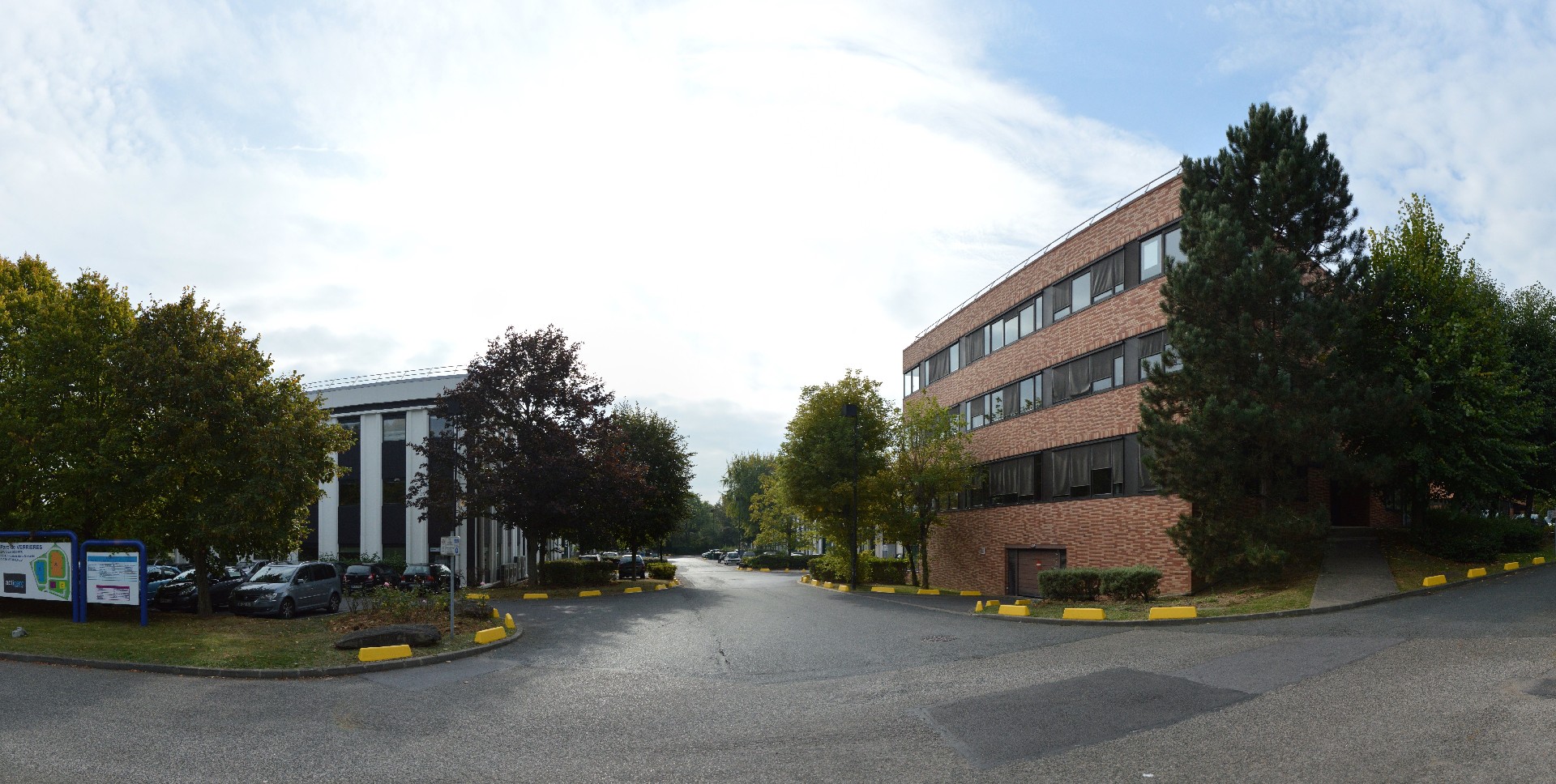

New Imaging Technologies社プロフィール
New Imaging Technologies(以下NIT社)はフランスの広ダイナミックレンジソリューションのパイオニアです。
15年以上の学術研究と特許取得済みのMAGIC™ピクセル技術により、センサー設計からカメラエンジニアリングの完成に至るまでのすべてのステップをマスターしています。
NIT社のコアチームは、光学、機械、電子のエンジニアの集まりで、経験豊富なCMOSデザイナーを擁しています。
20カ国以上のセールスパートナーと共に、世界中のあらゆるお客様のご要望に最も効率的に対応しています。
NIT社は、可視、高感度(I-CMOS)、およびSWIR技術を取り入れたカメラと検出器の完全なポートフォリオを提供しています。 NIT社は、マシンビジョン、機器、ナイトビジョン、バイオメトリクスなどのさまざまな市場に対応しています。
NIT社はまた、お客様の特定の要件に最適な柔軟なソリューションとカスタムデザインを提案しています。
New Imaging Technologies社プロフィール
New Imaging Technologies(以下NIT社)はフランスの広ダイナミックレンジソリューションのパイオニアです。
15年以上の学術研究と特許取得済みのMAGIC™ピクセル技術により、センサー設計からカメラエンジニアリングの完成に至るまでのすべてのステップをマスターしています。
NIT社のコアチームは、光学、機械、電子のエンジニアの集まりで、経験豊富なCMOSデザイナーを擁しています。
20カ国以上のセールスパートナーと共に、世界中のあらゆるお客様のご要望に最も効率的に対応しています。
NIT社は、可視、高感度(I-CMOS)、およびSWIR技術を取り入れたカメラと検出器の完全なポートフォリオを提供しています。 NIT社は、マシンビジョン、機器、ナイトビジョン、バイオメトリクスなどのさまざまな市場に対応しています。
NIT社はまた、お客様の特定の要件に最適な柔軟なソリューションとカスタムデザインを提案しています。
コアテクノロジー
対数応答を伴うHDR
NIT社のHDRセンサーは、単一の太陽電池として動作します。 洗練された低ノイズ読み出し回路は、光子によって生成された電圧を感知します。 したがって、このセットアップは、シーンの照明に対して対数応答を持つ信号を提供します。 LOG応答は非常に正確であり、従来の統合センサーとは異なり、飽和を示しません。 言い換えると、HDRモードのNITセンサーは、140dB以上のダイナミックレンジを提供できます。 当社のセンサーは、照明の変化に瞬時に適応します。
さらに、これらすべてを単一の露光時間で実現しているため、センサーを駆動するための画像解析は必要ありません。 複雑なコントロールも忘れてしまいます。
InGaAs製造プラットフォーム
SWIRセンサーとSWIRカメラの開発には、特にIII-V材料とInGaAsを使用する場合、異なる知識が必要です。
新たに開発されたプロセスにより、NITは信頼性が高く手頃な価格のInGaAsセンシングソリューションを生産できるようになりました。
高収率と低欠陥という市場の要件を満たすために、社内のハイブリダイゼーション技術が開発されました。
すべてのNIT SWIRカメラは、100%ローカルレシピを統合しています。 フランスから直接、ROICからハイブリダイゼーションまで、当社の製品はパフォーマンスの味と費用対効果を提供しますが、質問しないでください! これが私たちの「シェフ」の秘密です!
SWIRカメラ
短波赤外線(SWIR)は、900nm〜1700nmの波長範囲をカバーします。 SWIRは、光子が物体によって反射または吸収されるという点で可視光に似ており、放射光子に依存する熱画像とは異なり、高解像度のイメージングに必要な強いコントラストを提供します。
可視光を使用して実行するのが困難または不可能な多数のアプリケーションは、短波赤外線(SWIR)イメージングを使用することで素晴らしい結果をもたらします。
最先端のInGaAs材料を使用して作られたすべてのセンサーは、NIT社の施設で独自の革新的な製造プラットフォームを使用して開発および製造されています。
カタログ
NiT社製カメララインナップ
NiT社には以下のシリーズのラインナップがございます。
- SenSシリーズ:高感度/低ノイズフルHDカメラ
- WiDy SenSシリーズ:VGAサイズでLin/Logのデュアルレスポンス&高速ゲーティング
- WiDy SWIRシリーズ:TEClessで手軽に使えるHDRカメラ、低消費電力&コンパクト。
- WiDy NaNoシリーズ:超小型モジュール/バスパワー駆動
- HiPe SenSシリーズ:長時間露光向け低ダーク電流+ファン空冷
SenS 1920 高感度フルHD SWIRカメラ
NITが設計・製造した低ノイズ焦点面アレイNSC2101T-SIを搭載。1920×1080px(2Mピクセル)、8 μmピクセルピッチのフルHD解像度を実現。
線形応答モードによる高感度撮影(読み出しノイズ25 e⁻)。USB 3.0およびCameraLinkインターフェース対応。
技術仕様
項目 |
仕様 |
センサー |
NSC2101T-SI |
材料 |
InGaAs |
解像度 |
1920×1080(2 Mpix) |
ピクセルピッチ |
8 μm |
スペクトル応答 |
0.9–1.7 μm |
デュアルレスポンス |
線形(CTIA)低/高ゲイン |
動作モード |
ITR、CDS、ROI |
量子効率(QE) |
>80%(LG) |
フレームレート |
>60 Hz(フルフレーム) |
部分読み出し |
ROI、選択ラインスキャン |
読み出しノイズ |
typ. 25 e⁻ |
寸法 |
58×58×70 mm |
質量 |
< 400 g |
マウント |
C-Mountネイティブ |
出力 |
USB 3.0、CameraLink |
GUI |
NITVision |
SDK |
x86-64&Arm64(C++、C#、Python) |
デモ映像
アプリケーション

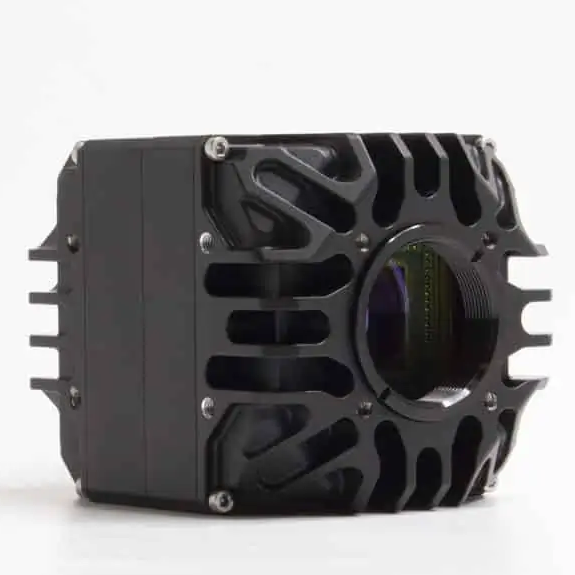

SenS 1280 高感度SXGA SWIRカメラ
SXGA解像度(1280×1024px、10μmピクセルピッチ)を誇る高感度線形応答モードカメラ。
読み出しノイズ30e⁻の低ノイズ性能、USB 3.0・CameraLink・SDI・CxPインターフェース対応。TEC冷却、コンパクト版およびGenICam準拠のSmart版をラインナップ。
技術仕様
項目 |
SenS 1280 |
SenS 1280 (Smart) |
Key features |
NUC & BPR
選択ラインスキャン
マルチROI:最大8ブロック
|
オンボードNUC & BPR
自動ゲイン制御 (明るさ/コントラスト)
自動統合時間(AIT)
GenICam準拠
|
Output |
USB 3.0、CameraLink |
CameraLink、HD-SDI、CxP |
Dimensions |
58×58×70 mm |
58×58×64/72 mm |
Weight |
<400 g |
<400 g |
GUIs |
NITVision |
NITGenicamControlTool |
SDKs (USB & GigE) |
x86-64 & Arm64 (C++, C#, Python) |
– |
センサー仕様
項目 |
仕様 |
センサー |
NSC1901T-SI |
材料 |
InGaAs |
解像度 |
1280×1024 |
ピクセルピッチ |
10 μm |
スペクトル応答 |
0.9–1.7 μm |
デュアルレスポンス |
線形(CTIA)低/高ゲイン |
動作モード |
ITR、CDS、ROI |
量子効率(QE) |
>80%(LG) |
フレームレート |
60 Hz(フルフレーム) |
部分読み出し |
ROI、選択ラインスキャン |
露光時間 |
10 μs–500 ms |
トリガー |
ソフト/ハード
1×Trigger IN/OUTPUT
2×Programmable outputs
遅延設定可
|
電源 |
12 V |
寸法 |
58×58×70 mm |
マウント |
C-Mount ネイティブ |
ADC |
14 bit |
動作温度 |
−40 °C–+71 °C |
動作モード別性能
モード |
CTIA High Gain |
CTIA Low Gain |
センサー雑音 |
typ. 30 e– |
120 e– |
ウェル容量 |
>10 Ke– |
>130 Ke– |
ダイナミックレンジ |
52 dB |
61 dB |
ソフトウェア
インターフェース |
GUI |
SDK |
USB 3.0 |
NITVision |
Yes |
CameraLink (Compact) |
NITVision |
No |
CameraLink (Smart) |
NITGenicamControlTool |
No |
CxP (Smart) |
NITGenicamControlTool |
No |
SDI (Smart) |
NITGenicamControlTool |
No |
アプリケーション

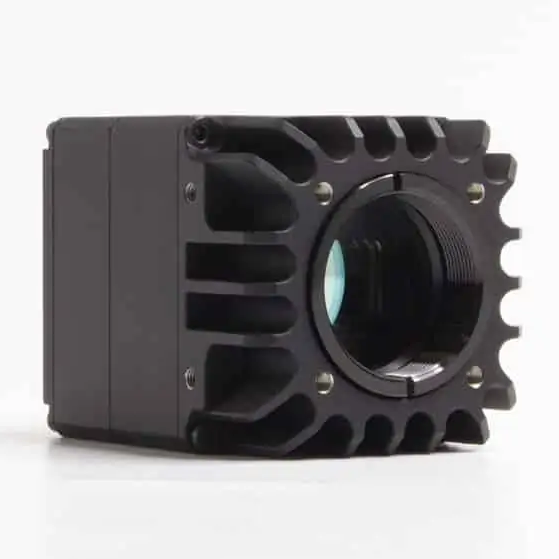

WiDy SenS 640 高感度HDRカメラ
市場で最良のトレードオフを実現するユニークなデュアルレスポンスInGaAsセンサー(線形&対数)を搭載。
VGA解像度(640×512px、15μmピクセルピッチ)で、高感度(線形応答)と高ダイナミックレンジ(対数応答)を両立。USB3.0(WiDyVISION)、CameraLink(WiDyCAM)、GigE、アナログ、SDIインターフェース(GUI&SDK対応)。TEC冷却、ホットピクセル補正およびスマートNUC非一様性補正、最速ゲーティング機能オプション。コンパクト&組み込みタイプ、裸モジュール版も選択可能。
主な特徴
- センサー:NSC1601T-SI(InGaAs)
- 解像度:640×512
- ピクセルピッチ:15 μm
- スペクトル応答:0.9–1.7 μm
- デュアルレスポンス:線形(CTIA)低/高ゲイン、対数
- 動作モード:IWR/ITR、CDS、ROI
- 量子効率(QE):>70%
- フレームレート:最大230 fps(フルフレーム)
- 部分読み出し:最小16×16
- 露光時間:10 μs–1 s
- ゲーティング:100 ns–9 μs
- 動作温度:−40 ℃–+65 ℃
技術仕様
項目 |
仕様 |
センサー |
NSC1601T-SI |
材料 |
InGaAs |
解像度 |
640×512 |
ピクセルピッチ |
15 μm |
スペクトル応答 |
0.9–1.7 μm |
デュアルレスポンス |
線形(CTIA)低/高ゲイン、対数 |
動作モード |
IWR/ITR、CDS、ROI |
量子効率(QE) |
>70% |
フレームレート |
Up to 230 fps |
部分読み出し |
Down to 16×16 |
露光時間 |
10 μs–1 s |
トリガー |
IN/OUT(LVTTL)、遅延設定可 |
電源 |
5–12 V(Nominal 12 V) |
寸法 |
46×46×57 mm |
質量 |
<215 g |
マウント |
C-Mount ネイティブ |
ADC |
14 bit |
動作温度 |
−40 ℃–+65 ℃ |
動作モード別性能
モード |
標準 |
ゲーティング |
CTIA High Gain |
センサー雑音: 50 e⁻
ウェル容量: >17 Ke⁻
ダイナミックレンジ: 49 dB
|
センサー雑音: 125 e⁻
ウェル容量: >17 Ke⁻
ダイナミックレンジ: 44 dB
|
CTIA Low Gain |
センサー雑音: 270 e⁻
ウェル容量: >380 Ke⁻
ダイナミックレンジ: 63 dB
|
センサー雑音: 290 e⁻
ウェル容量: >230 Ke⁻
ダイナミックレンジ: 58 dB
|
LOG |
センサー雑音: 340 e⁻
ウェル容量: ≈500 Me⁻
ダイナミックレンジ: 120 dB
|
– |
消費電力
状態 |
TEC off 標準 |
TEC off ゲーティング |
TEC on 標準 |
TEC on ゲーティング |
消費電力 |
<2.6 W |
<4 W |
<6.6 W |
<8 W |
ソフトウェア
インターフェース |
GUI |
SDK |
USB 3.0 & GigE |
NITVision |
Yes |
CameraLink (Compact) |
WiDyCAM |
No |
CameraLink (Embedded) & Analog |
NITLink |
No |
アプリケーション
- 半導体検査
- 監視・セキュリティ
- 溶接&積層造形
- レーザー応用

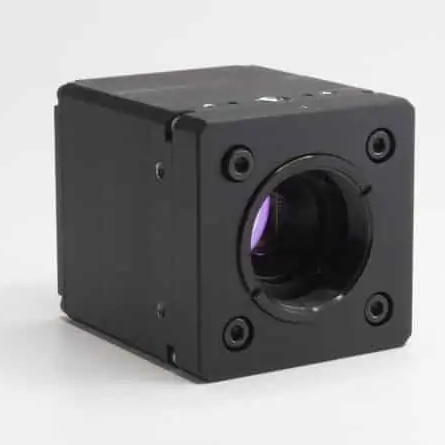

WiDy SenS 320 高速&コストパフォーマンスSWIRカメラ
低価格帯SWIRカメラ—ユニークなデュアルレスポンスInGaAsセンサー(線形&対数)を搭載。
QVGA解像度(320×240px、15μmピクセルピッチ)で最大1,000 fpsのフルフレーム伝送を実現。USB 3.0&CameraLinkインターフェース対応。30 mmケージシステム互換。ハイスピードモデルではROI時最大10,000 fpsフレームレート、露光時間最短1 μsを実現。
主な特徴
- デュアルレスポンスInGaAsセンサー(線形&対数)
- QVGA解像度(320×240px、15 μmピクセルピッチ)
- 最大1,000 fps(フルフレーム)
- ROI時最大10,000 fps(ハイスピードモデル)
- USB 3.0&CameraLinkインターフェース
- 30 mmケージシステム互換
- ハイスピードモデル:露光時間最短1 μs
技術仕様
項目 |
仕様 |
センサー |
NSC2001T-SI |
材料 |
InGaAs |
解像度 |
QVGA(320×240) |
ピクセルピッチ |
15 μm |
スペクトル応答 |
0.9–1.7 μm |
デュアルレスポンス |
線形(CTIA)低/高ゲイン、対数 |
動作モード |
IWR/ITR、CDS、ROI |
量子効率(QE) |
>70% |
出力 |
USB 3.0、CameraLink(ハイスピードモデルはUSB 3.0のみ) |
フレームレート |
最大1,000 fps(フルフレーム) |
ROI時フレームレート |
最大10,000 fps(ハイスピードモデル) |
部分読み出し |
Down to 16×16 |
露光時間 |
10 μs–1 s(ハイスピードモデル最短1 μs) |
動作冷却 |
TEC on/off |
トリガー |
IN/OUT(LVTTL)、遅延設定可 |
寸法 |
46×46×53 mm |
マウント |
C-Mount ネイティブ |
質量 |
<215 g |
ADC |
14 bit |
動作温度 |
−40 ℃–+65 ℃ |
動作モード別性能
性能項目 |
CTIA High Gain |
CTIA Low Gain |
LOG |
センサー雑音 |
50 e⁻ |
270 e⁻ |
340 e⁻ |
ウェル容量 |
>17 Ke⁻ |
>380 Ke⁻ |
≈500 Me⁻ |
ダイナミックレンジ |
49 dB |
63 dB |
120 dB |
ソフトウェア
インターフェース |
GUI |
SDK |
USB 3.0 & CameraLink |
NITVision |
Yes |
CameraLink |
NITVision |
No |
アプリケーション
- 産業プロセス監視
- レーザービームプロファイリング&トラッキング
- レーザーアラインメント
- 研究開発用途

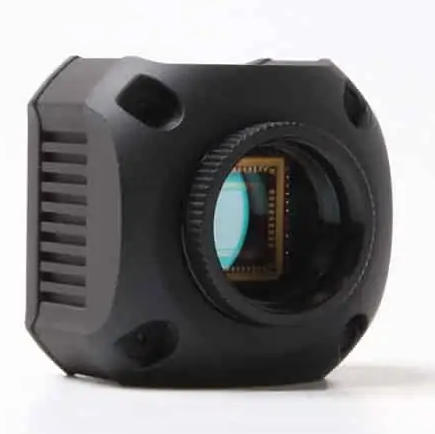

WiDy SWIR 640 VGA HDR SWIRカメラ
特許取得済みHDR技術(120 dB)搭載。
VGA解像度(640×512px、15 μmピクセルピッチ)で、USB 3.0、CameraLink、GigE、アナログインターフェース(GUI&SDK対応)。TECless設計。コンパクト&組み込みタイプで利用可能。
主な特徴
- 特許取得済みHDR技術(120 dB)
- VGA解像度(640×512px @15 μmピクセルピッチ)
- USB 3.0、CameraLink、GigE、アナログインターフェース
- TECless設計
- コンパクト&組み込みタイプ対応
技術仕様
項目 |
仕様 |
インターフェース |
USB 3.0 / CameraLink / GigE / Analog |
解像度 |
640 (H)×512 (V) |
センサーフォーマット |
1 inch |
ピクセルピッチ |
15 μm |
動作モード |
Snapshot |
露光時間 |
100 μs–200 ms |
トリガー |
入力/出力 |
スペクトル応答 |
0.9–1.7 μm |
ダイナミックレンジ |
120 dB(典型値) |
ADC |
14 bit |
フレームレート |
100 Hz |
消費電力 |
< 2.7 W |
電源範囲 |
5–15 V |
寸法 |
48.6×48.6×42.2 mm |
マウント |
CS/C |
質量 |
< 160 g |
動作温度 |
−40 ℃–+71 ℃ |
機械的性能 |
振動・衝撃試験済み |
ソフトウェア
インターフェース |
GUI |
SDK |
USB 3.0 & GigE |
NITVision |
Yes |
CameraLink (Compact) |
WiDyCAM |
No |
CameraLink (Embedded) & Analog |
NITLink |
No |
アプリケーション
WiDy SWIRファミリーは、光フラックスが大きく変動する環境でも優れた性能を発揮します。120 dBのダイナミックレンジにより、航空搭載などの屋外用途にも最適です。魅力的な価格でVGA解像度と産業検査に求められる高画質を提供します。

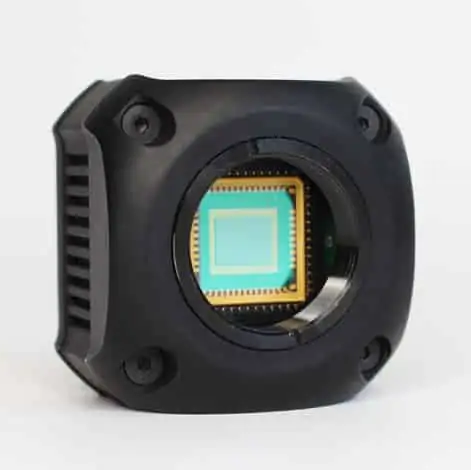

WiDy SWIR 320 QVGA HDR SWIRカメラ
QVGA(320×256)、ピッチ25μmのTECless低消費電力SWIRカメラ。NIT特許HDR技術により120dBの広ダイナミックレンジを実現。
USB3.0/CameraLinkインターフェース対応。コンパクト設計で消費電力1.1W以下、コストパフォーマンスに優れたソリューション。
主な特徴
- 解像度:QVGA(320×256)、ピッチ25μm
- TECless/低消費電力(<1.1W)
- NIT特許HDR技術(120dB)
- USB3.0/CameraLinkインターフェース
- コンパクト&軽量(<125g)
- コスト効率に優れた設計
技術仕様
項目 |
仕様 |
インターフェース |
USB3.0/CameraLink |
解像度 |
320(H)×256(V) |
センサーフォーマット |
1/1.6インチ |
ピクセルピッチ |
25 μm |
モード |
Snapshot |
露光時間 |
100 μs–200 ms |
スペクトル応答 |
0.9–1.7 μm |
ダイナミックレンジ |
120 dB |
ADC |
14 bit |
フレームレート |
最大200 Hz |
トリガー |
IN/OUT(LVTTL) |
消費電力 |
<1.1 W |
電源範囲 |
5–12 V |
寸法 |
48.6×48.6×43.4 mm |
マウント |
CS/C |
質量 |
<125 g |
動作温度 |
−40 ℃–+70 ℃ |
機械耐性 |
振動・衝撃試験済 |
ソフトウェア
インターフェース |
GUI |
SDK |
USB 3.0 |
NITVision |
Yes |
CameraLink (Compact) |
WiDyCAM |
No |
アプリケーション

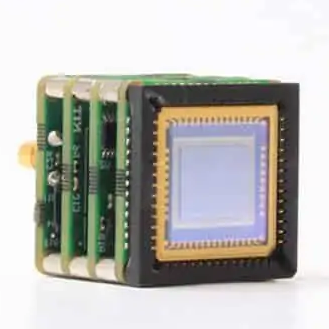

WiDy NaNo 640 ウルトラコンパクトSWIRモジュール
VGA解像度(640×512px、15 µmピクセルピッチ)の超小型プラグ&プレイSWIRモジュール。組み込みプラットフォームやUAV、ヘルメットマウントなど、狭小スペースでの利用に最適。
120 dBの高ダイナミックレンジをTEClessで実現し、低消費電力(1.5 W)を両立。最大100 Hzフルフレーム、USB 3.0インターフェース。
主な特徴
- 解像度:640×512 (VGA)、ピクセルピッチ15 µm
- プラグ&プレイ対応の超小型フォームファクタ(25×25×29 mm)
- 高ダイナミックレンジ:120 dB
- 低消費電力(TECless):1.5 W
- 最大100 Hzフルフレーム
- USB 3.0インターフェース
技術仕様
項目 |
仕様 |
インターフェース |
USB 3.0 |
解像度 |
640 (H)×512 (V) |
センサーフォーマット |
1インチ |
ピクセルピッチ |
15 µm |
モード |
Snapshot |
露光時間 |
100 µs–25 ms |
スペクトル応答 |
0.9–1.7 µm |
ダイナミックレンジ |
120 dB |
ADC |
14 bit |
フレームレート |
Up to 100 Hz |
トリガー |
なし |
消費電力 |
1.5 W |
電源 |
5 V(USB給電) |
寸法 |
25×25×29 mm |
マウント |
C-/CSマウント互換(オプション) |
質量 |
<125 g |
動作温度 |
0 ℃–+65 ℃ |
ソフトウェア
インターフェース |
GUI |
SDK |
USB 3.0 |
NITVision |
Yes |
アプリケーション

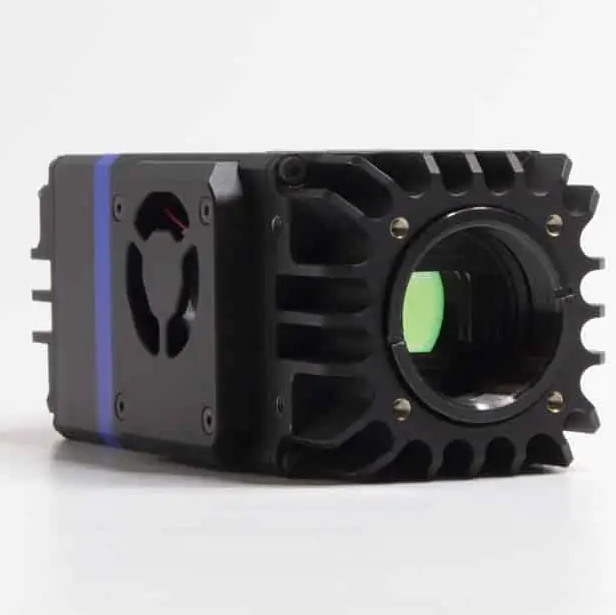

HiPe SenS 640 高性能空冷SWIRカメラ
長時間露光用途向けに低ダーク電流を実現。
VGA解像度(640×512px、15μmピクセルピッチ)を備え、USB 3.0およびCameraLinkインターフェースに対応。TEC2とファンによる空冷方式、ホットピクセル補正および非一様性補正(NUC)を搭載。
主な特徴
- 長時間露光向け低ダーク電流
- VGA解像度(640×512px、15 μmピクセルピッチ)
- USB 3.0&CameraLinkインターフェース
- TEC2+ファン空冷
- ホットピクセル補正&非一様性補正(NUC)
技術仕様
項目 |
仕様 |
センサー |
NSC1902T-SI |
材料 |
InGaAs |
解像度 |
640×512 |
ピクセルピッチ |
15 μm |
スペクトル応答 |
0.9–1.7 μm |
デュアルレスポンス |
線形、3段ゲイン |
動作モード |
IWR/ITR、CDS、ROI |
量子効率(QE) |
>85%(典型値90%) |
出力 |
USB 3.0、CameraLink |
フレームレート |
最大230 fps(フルフレーム) |
部分読み出し |
最小16×16 |
露光時間 |
10 μs–112 s |
センサー雑音 |
<40 e⁻ |
ダーク電流 |
<1500 e⁻/pixel/s @ −20 ℃ |
動作方式 |
TEC2 + ファン空冷 |
トリガー |
IN/OUT(LVTTL)、遅延設定可 |
電源 |
12 V |
寸法 |
46×57×112 mm |
マウント |
C-Mount ネイティブ |
質量 |
<215 g |
ADC |
14 bit |
動作温度 |
−40 ℃–+65 ℃ |
ソフトウェア
インターフェース |
GUI |
SDK |
USB 3.0 |
NITVision |
Yes |
CameraLink (Compact) |
WiDyCAM |
No |
アプリケーション
- 医療・ライフサイエンス
- 半導体検査
- セキュリティ・監視
ソフトウェア製品
SWIRカメラおよびモジュール用のソフトウェア
NIT社のSWIRカメラには、ユーザーフレンドリーなインターフェースに必要なすべてのツールを含む完全なソフトウェアソリューションが提供されています。
すべての有用な情報を抽出し、短波赤外画像を最適化するために、処理と後処理のセット全体を利用できます。
WiDyVISION
WiDyVISIONは、SWIR USBカメラとモジュール専用です。
利用可能な最新バージョン:WiDyVISION 3.6.3
WiDyCAM
WiDyCAMは、CameraLink SWIRカメラおよびCameraLink出力付きモジュールと互換性があります。
利用可能な最新バージョン:WiDyCAM 1.2
